咨詢熱線:17736920826中鐵城際循環水自動加藥系統的組成以及工作原理
本站 2025/7/19 9:05:57
中鐵城際循環水自動加藥系統通過智能化控制與多模塊協同實現藥劑精準投加，其核心組成及工作原理如下：

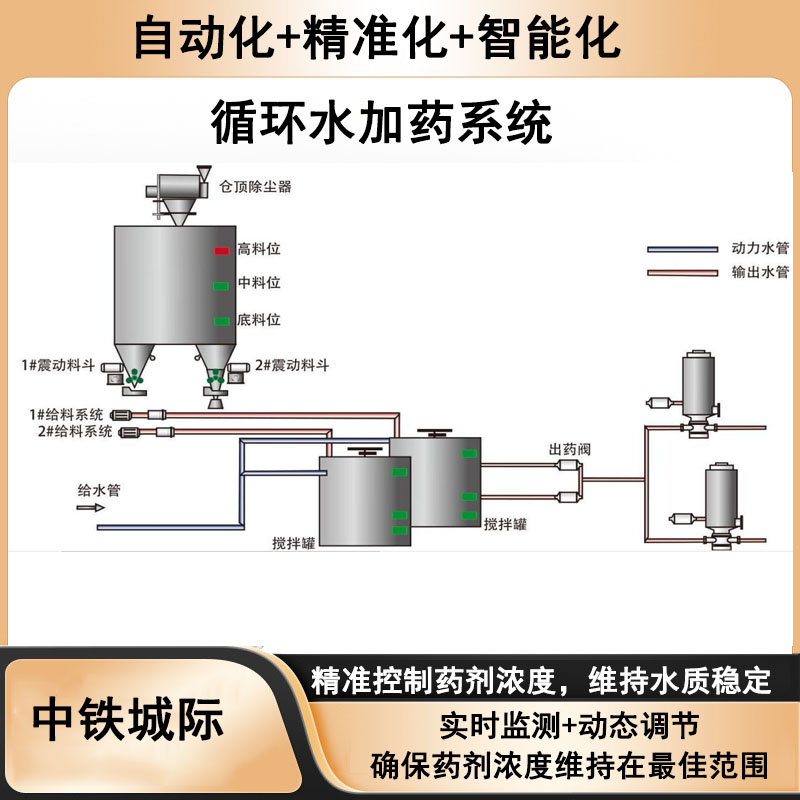

一、系統組成
1. 藥劑儲存與制備模塊
溶藥罐：溶解固體藥劑（如PAC、PAM），配備攪拌裝置確保均勻配比。
儲藥罐：儲存已配制的藥液，內置液位傳感器監測存量，防止缺藥或溢流。
過濾器：攔截藥劑雜質（如未溶解顆粒），確保管路暢通。
2. 水質監測與數據采集模塊
在線傳感器：包括濁度、pH、電導率、余氯、流量計等，實時監測循環水參數。
圖像采集裝置：水下工業相機捕捉礬花形態（密度、粒徑），通過AI分析混凝效果。
數據傳輸模塊：通過RS485、以太網或無線（NB-IoT）將數據上傳至控制系統。
3. 智能控制系統
PLC/SCADA系統：接收傳感器數據，運行“前饋+反饋”算法動態計算藥劑需求。
機器學習模型：基于歷史數據訓練，預測水質變化并優化投加策略（如低溫期絮凝補償）。
人機交互界面：顯示實時數據、報警信息，支持遠程參數調整。
4. 執行機構
變頻計量泵：調節沖程或頻率，投加精度達±1%，支持脈沖式或連續投加。
電動閥門：控制藥劑投加路徑，實現多藥劑分時投加或混合投加。
5. 安全與輔助模塊
報警系統：監測設備異常（如泵體堵塞、傳感器故障）并推送警報。
應急處理單元：自動切換至安全模式（如大排大補置換水質）。
二、工作原理
1. 數據采集與分析
實時監測：通過傳感器獲取循環水流量、濁度、pH等參數，每秒更新數據。
圖像識別：水下攝像頭每5秒拍攝礬花圖像，分析其分布密度與粒徑，量化混凝效果。
2. 智能決策與控制
前饋控制：基于進水流量、濁度預測藥劑需求（如暴雨期預增投20%）。
反饋控制：結合出水濁度、余氯等指標動態修正投加量，形成閉環控制。
多參數協同：聯動水質（pH、溫度）與水量波動，優化投加策略（如低溫期延長反應時間）。
3. 精準投加執行
變頻調節：計量泵根據控制信號調整頻率（0.1-100Hz），投加量誤差≤±1%。
分時投加：阻垢劑與殺菌劑交替投加，避免藥劑反應失效。
4. 動態優化與自維護
模型迭代：機器學習分析歷史數據，優化投藥算法（如應對有機物突增）。
自清潔機制：定期啟動傳感器清洗程序（檸檬酸浸泡），標液校準確保精度。
三、技術優勢
精準控制：投加誤差≤±1%，較人工減少30%藥耗。
快速響應：水質突變時5秒內調整投加量，避免超標風險。
無人化運維：支持遠程監控，人力需求減少至1人巡檢/班次。
環保效益：減少過量投藥導致的污泥增量（降低20%污泥量）。
四、典型應用場景
工業循環水系統：電廠、化工廠中抑制結垢與腐蝕，延長設備壽命。
污水處理廠：優化混凝沉淀工藝，降低處理成本（某10萬噸/日水廠年省12萬元）。
中央空調系統：維持冷卻水水質，防止微生物滋生堵塞管道。
總結
中鐵城際系統通過感知-決策-執行閉環架構，融合AI算法與工業級硬件，實現了藥劑投加的毫米級精度控制，同時兼顧經濟性與安全性，為水處理行業提供了智能化升級的標桿方案。
